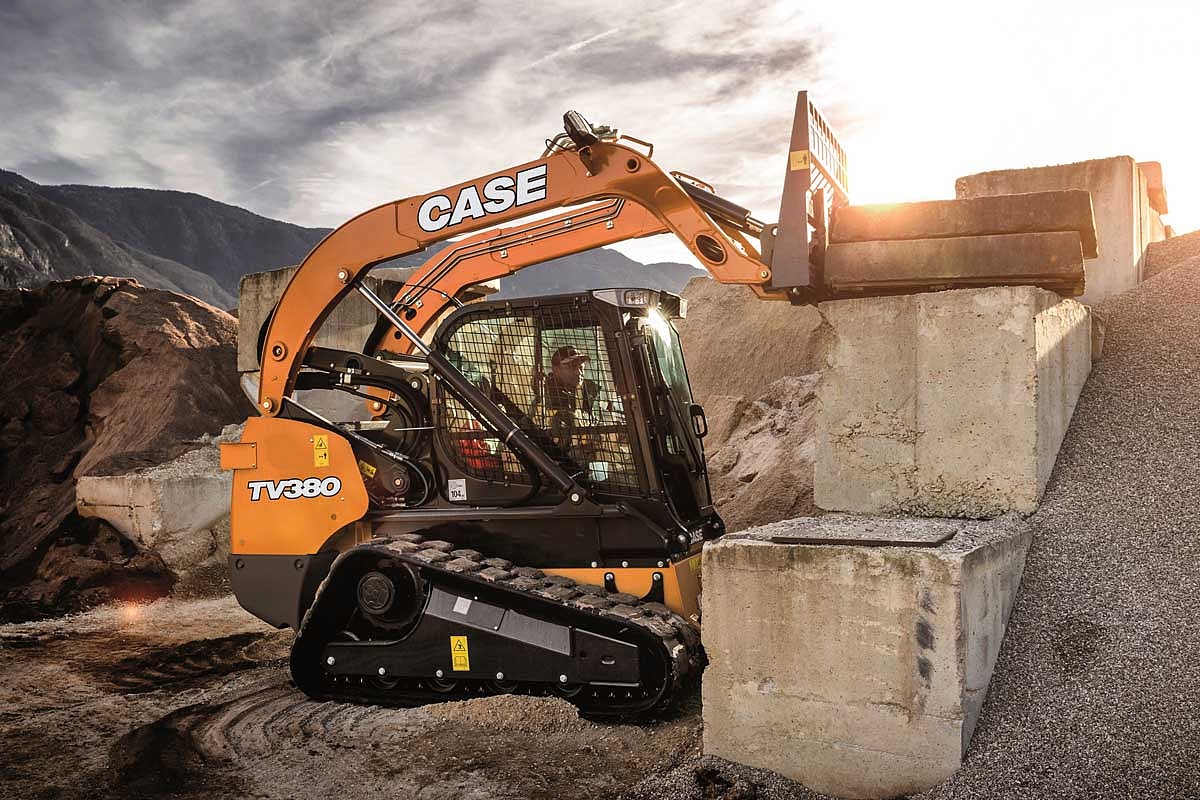

Мини-погрузчик Case TV380b

Рабочий вес
4625 кг
Мощность
90 л.с./67 кВт
Номинальная грузоподъемность
1723 кг
Высота до оси шарнирного пальца ковша
3343 мм
Высота по кабине с системой ROPS
2044 мм
Дорожный просвет
244 мм
Полная ширина по гусеницами
1943 мм
Длина машины с ковшом
3829 мм
Скорость движение std/опция 2-я скорость
8.9 км/ч/ 12.9 км/ч
Поток от насоса std/опция HighFlow
85 л/мин / 132,5 л/мин
Разгрузочное давление
276 бар

Основные причины выбрать гусеничный мини-погрузчик CASE

ПРЕВОСХОДНАЯ ОБЗОРНОСТЬ

  • Большая стеклянная дверь кабины для лучшего кругового обзора.
  • Прозрачная область в крыше кабины для визуального контроля ковша на максимальной высоте.
  • Низко расположенный порог передней двери для беспрепятственного обзора ковша мини-погрузчика и траншеи.

РАДИАЛЬНАЯ И ВЕРТИКАЛЬНАЯ СХЕМЫ ПОДЪЕМА СТРЕЛЫ

  • Радиальная схема - для работы с ковшом и другим навесным оборудованием на уровне опорной поверхности, для выемки грунта и толкания.
  • Вертикальная схема - для погрузки, перемещения и подъемных операций.

МНОГОФУНКЦИОНАЛЬНОСТЬ

  • Простота подключения и отключения гидравлических шлангов навесного оборудования.

ХОДОВАЯ ЧАСТЬ ЭКСКАВАТОРНОГО ТИПА

  • Простая гидравлическая регулировка натяжения гусеничных лент.
  • Больше открытых областей для удобной очистки гусениц и увеличения срока их службы.
  • Герметичные и смазанные на весь срок службы катки и натяжные колеса, позволяющие снизить расходы на техническое обслуживание.
  • Опорные катки экскаваторного типа с тройными фланцами, обеспечивающие надежную опору гусеничных лент при работе на склонах.

ПРОСТОЕ И БЕЗОПАСНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • Все обслуживаемые компоненты сгруппированы вместе для упрощения ежедневного технического обслуживания.

КНОПКА ВКЛЮЧЕНИЯ

  • Оптимизированная процедура запуска машины для более интуитивно понятного управления.

УСОВЕРШЕНСТВОВАННАЯ ПАНЕЛЬ ПРИБОРОВ

  • Улучшенная компоновка для полного контроля машины.

УПРАВЛЕНИЕ НАСОСОМ ГИДРОМОТОРОВ

  • Более стабильное движение по прямой на машинах с электрогидравлическими органами управления.

ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЬНОСТИ


Номинальная грузоподъемность 50%  1723
Номинальная грузоподъемность 35%  1209
Опрокидывающая нагрузка  3447 кг
Усилие отрыва, развиваемое цилиндрами подъема стрелы  26,8 кН
Усилие отрыва, развиваемое цилиндрами ковша  33,4 кН

 ГЕОМЕТРИЯ СТРЕЛЫ


 Тип  Вертикальная

ДВИГАТЕЛЬ


Производитель
 FPT
Модель двигателя  F5C E5454 C*A003
Рабочий объем  3,2 л
Полная мощность   67/90 кВт/л.с. при 2500 об/мин
Макс крутящий момент  340 Н·м при 1400 об/мин

СКОРОСТЬ ДВИЖЕНИЯ


Низкий диапазон  8,9 км/час
Высокий диапазон (опция)  12,9 км/час

ГИДРАВЛИЧЕСКАЯ СИСТЕМА


Стандартный поток при 21О бар  85 л/мин
Высокий  поток при 21О бар  131 л/мин
Сверхмощный высокий поток при 276 бар  132,5 л/мин

МАССА


Эксплуатационная масса  4625 кг
Масса при транспортировке  4475 кг

ЗАПРАВОЧНЫЕ ЕМКОСТИ


Топливный бак  96,5 л
Масло в двигателе  9,4 л
Масло гидросистемы, с фильтром  22,7 л
Охлаждающая жидкость  19 л

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА


Генератор  14,120 В, А
Стартер  12, 3,2 В, кВт
Аккумулятор  12,925 ССА В

ВРЕМЯ ЦИКЛА


Поднятие стрелы  4,8 с
Опускание стрелы  2,8 с
Возврат ковша в исходное положение  2,7 с
Опрокидывание ковша  2,0 с
